FastGBRAR用于塔身振动监测
发布日期:2016年11月09日 17:43   发布者:天津萨瑞德科技有限公司   浏览次数:2081




天津天塔振动实时监测

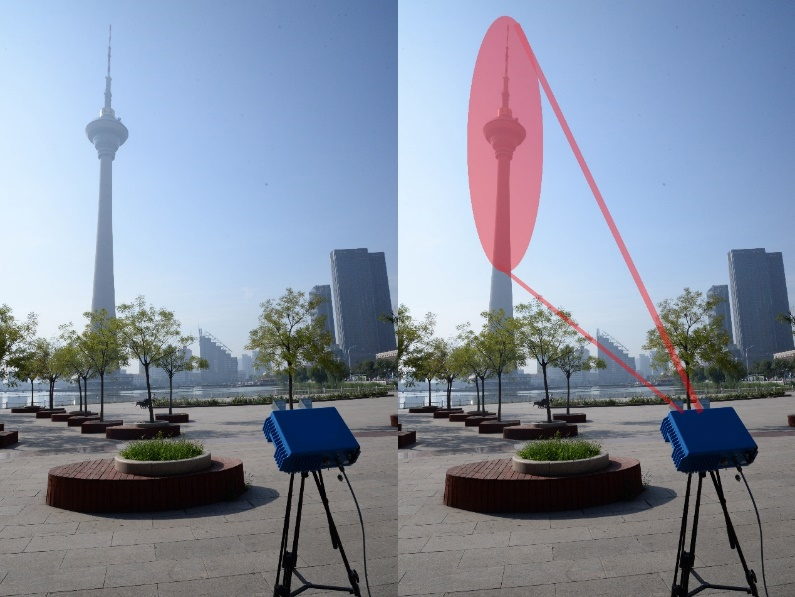

2016年9月9日,在我公司技术总监的带领下,我公司技术人员一行,使用FastGB-RAR地基合成孔径雷达对天津天塔进行了振动实时监测。天津广播电视塔位于市区南开区天塔湖中,塔高415.2米,对于FastGB-RAR来说是一个绝佳的测量对象。


   1.png FastGBRAR用于塔身振动监测.jpg

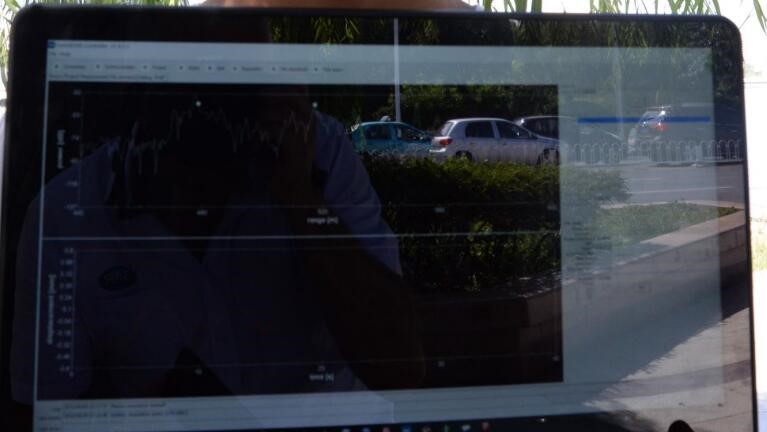

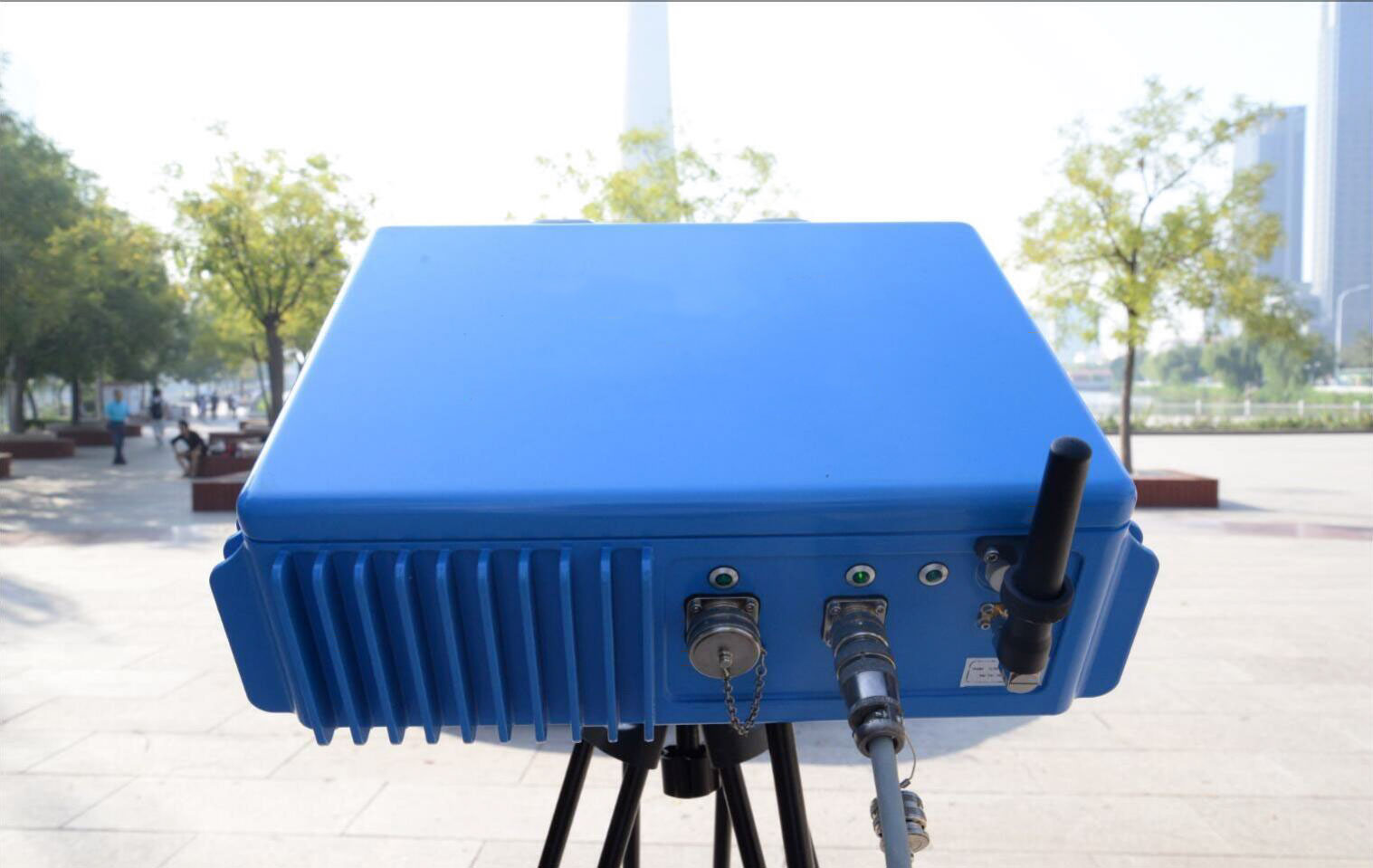

本次测量采用的FastGB-RAR地基合成孔径雷达,有高达4km的测距范围,RAR模式下最高精度可达到0.01mm,可以很好地满足本次测量需求。仪器自重10kg,小巧轻便,易于进行换站、移动等操作,可全天时全天候工作。可应用于大坝、桥梁、滑坡、露天矿等领域的实时监测。可通过笔记本电脑对RAR进行每个站点的实时控制于测量,并可以将数据实时同步到控制电脑。


  8.jpg 5.jpg



此次测量每个站点分别使用两种不同增益天线,生成两组数据,每组数据测量五次,每次数据测试时长200s。经过在软件上的观察,测量结果非常理想,图像显示塔身的振动情况。测试结果如下图所示:


 6.png 7.png

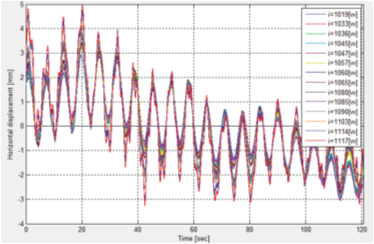

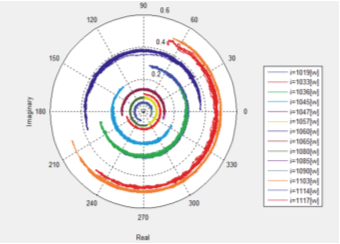

                           PS点水平位移时间序列图                 极轴图显示PS点在场景中的质量情况

 9.png 8.png

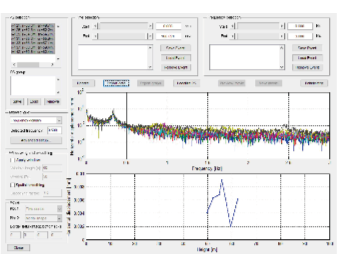

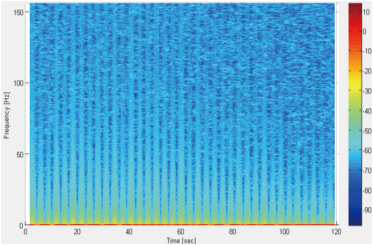

                    单个PS点光谱图               从频谱图得出物体正常振动模态图



从以上测试结果可看出,FastGBRAR能很好地对塔身进行实时监测,得到良好的频谱图、光谱图、时间序列图等成果,从而得出塔的本征频率和振动频率,为相关部门提供有效数据,为塔的安全和维护提供至关重要的参考依据。
