印度称解放军直升机用合成孔径雷达对印航空拍摄
发布日期:2017年09月04日 11:22   发布者:天津萨瑞德科技有限公司   浏览次数:2071

6月4日印媒称,有两架解放军的直升机侵入了印度的领空,并称这是今年3月以来第四次侵入。这两架直升机使用合成孔径雷达对印度进行航空摄影,可拍摄高分辨率的广域成像,这让印度大为紧张。

  外交部对此回应简单直接:中国边防部队进行例行性巡逻。

  合成孔径雷达是什么鬼?印媒为什么单独拿出这个来说事?

合成孔径雷达是一种主动式的对地观测系统,可安装在飞机、卫星等各种飞行平台上,能够全天时、全天候对地实施观测、并具有一定的地表穿透能力。


这种技术是老技术,上世界50年代就有了,但是能否造的好,差别就很大了,好坏的关键就是印媒说的分辨率,印媒称中国的这个合成孔径雷达分辨率非常高,那是大实话。中国在合成孔径雷达技术上已经是世界顶尖水平。

  中国在两年前发射的遥感二十九号卫星是0.5米级的分辨率,这是美军侦查卫星的级别。别小看这0.5米级的分辨率,因为,目前德国、俄罗斯、日本的军用天基雷达侦察系统都在1米级别。

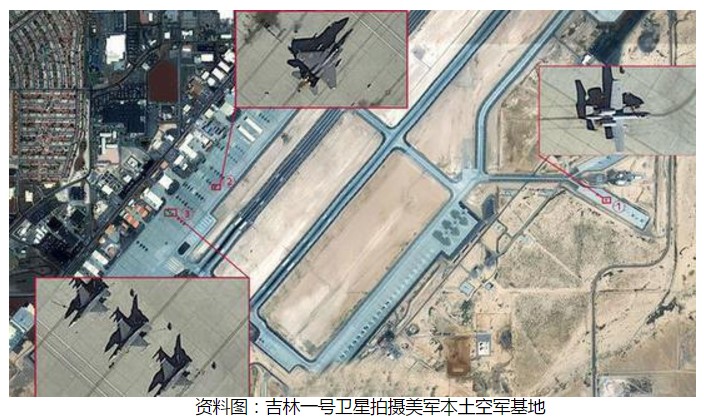

1米级别是什么概念?我们可以看看中国民用的吉林一号卫星拍摄的一米级照片就知道了,前不久,吉林一号还首次发布了美军本土空军基地的卫星照片。但是,记住,这仅是民用的1米级别的成像。这还是两年前发射的商业遥感卫星拍摄的。



      去年底,分辨率高达0.5米级的商业遥感卫星高景一号1组两个卫星发射,2组两颗卫星今年发射,之后组网对民用开放。届时,只要中国这家商业公司愿意,使用遥感动态跟踪,印度那个角落发生强奸犯罪时,中国可给印度警察总部发个即时消息。至于直升机用合成孔径雷达抵近侦查穿透拍摄,那是刨你家地,看看里面什么东西。印度为此紧张也就不足为奇了。


相关产品介绍


机载同步 L, X 波段全极化调频连续波合成孔径雷达

       X-波段、L-波段机载合成孔径雷达是国家特大科技专项第十五项中的高分专项中的一部分。机载同步 L, X 波段全极化调频连续波(FMCW)合成孔径雷达系统,创新性的将调频连续波技术与合成孔径雷达技术相结合,具有质量轻、体积小、功耗低等优点,在民用遥感测绘领域极具潜力。该雷达系统基于非侵入性的远程遥感技术,可以实现大面积工程区域的快速反应监测和实时数据传输,且通过多波段相位中心重叠、聚焦、干涉、层析扫描等数据处理算法实现了高质量的SAR图像。该系统的优越性能超过市场上绝大多数同类产品,产品分辨率高,探测精度可达厘米级,且不受距离影响,整体技术水平达到了国际先进水平。


技术参数

规格

X-

L-

P-

中心频率

 9.6GHz

1.3GHz

400MHz

带宽

300MHz(500MHz)

200MHz

200MHz

波长

30cm

30cm

75cm

距离向精度

0.5m(0.3m)

0.75m

0.75m

方位向精度

0.18mrad

0.18mrad

0.18mrad

极化方式

HH/HV/VH/VV

HH/HV/VH/VV

HH/HV/VH/VV

发射通道

双通道

双通道

双通道

接收通道

4~8通道

4~8通道

4~8通道

扫描覆宽

4~8km

4~8km

4~8km

功耗

<180W

<180W

<180W

重量

<15kg

<15kg

<15kg

实时成像功能


干涉功能

7.jpg   4.jpg

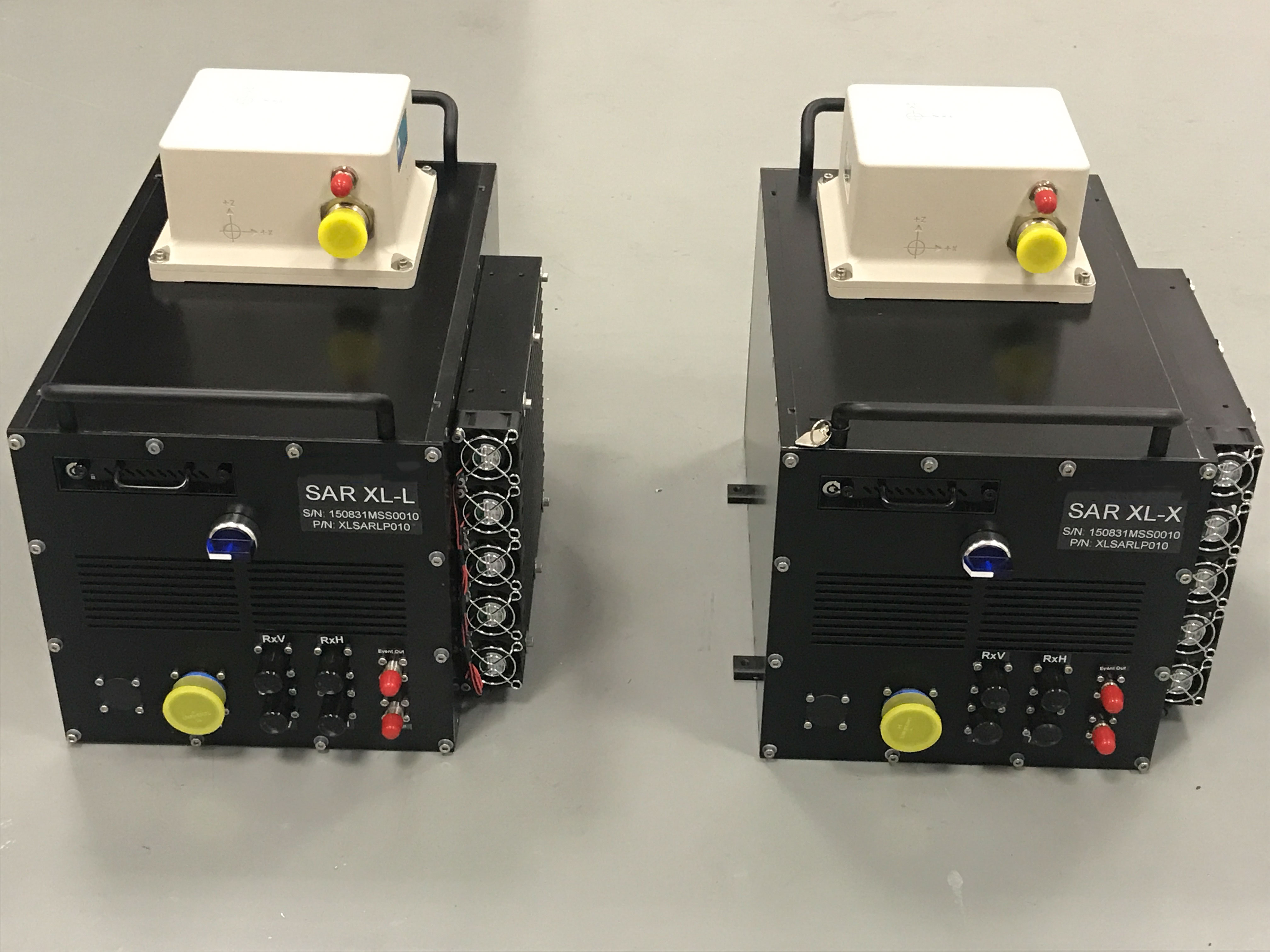

雷达箱                                                               测试安装情况

利用合成孔径雷达技术绘制太空图景,ICEYE获1300万美元融资(2017年8月24)

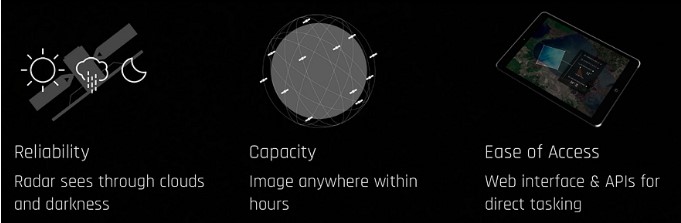

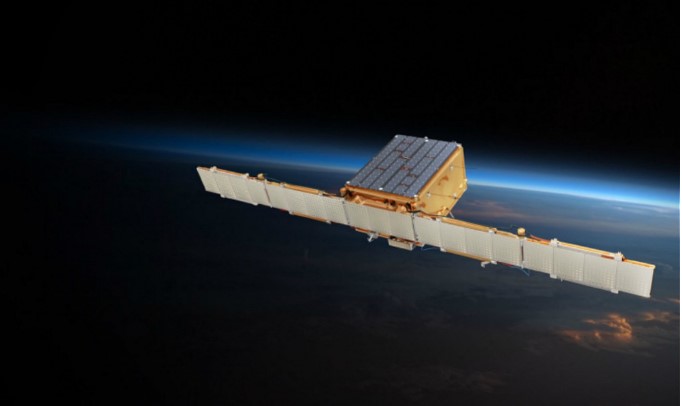

芬兰创企ICEYE计划发射一组微型卫星,用于太空绘图,该公司运用了一种过去非常昂贵且难以部署的技术,绘图效果堪称前所未有。这一技术名叫合成孔径雷达(SAR),能够穿透云层和黑夜拍摄地球,ICEYE计划明年发射首批3颗搭载SAR技术的微型卫星。

近日,ICEYE完成1300万美元融资,将用于开发、部署其微型卫星。此轮融资领投方为DraperNexus,投资金额850万美元,跟投方有True Ventures,Lifeline Ventures,Space Angels,Draper Associates和Finnish Funding Agency for Innovations。ICEYE成立于2015年,截至目前共融资1870万美元。



该创企的看家技术即SAR传感器,能够在几小时之内将获取的图像传送给地球上的客户。这一技术的诞生,让SAR数据的获取成本更低,时间也更短。ICEYE表示,对于潜在的商业客户和政府客户来说,这些数据具有相当高的价值。

在交通、建设、调查以及保险等特定行业,这种数据是无价之宝。此外,这些数据也可用于监测生态环境状况,包括沙漠化等。ICEYE透露,他们计划在2018年上半年开始为商业客户提供数据传输服务。


国家首家民用无人机试飞基地在上海揭牌


       今年3月,民航局下发了《关于在华东地区开展通用航空管理服务平台和无人机研发试飞基地建设试点的通知》。民航华东管理局随后成立了无人机运行安全管理领导小组,推动民用无人机试飞运行基地筹备建设,并明确了基地的任务目标、工作内容,在局方、相关军民航单位和上海市青浦区的大力支持下,基地落户上海市青浦区老朱枫公路6800弄青浦现代农业园区内。该基地由民航华东管理局和青浦区人民政府主管,由青浦现代农业园区和上海优澈智能科技发展有限公司承办。具备较强无人机管理运营能力和相关经验的上海优澈,具体担负了基地建设期间的选址、搭建管理平台、拟订运行规范和基地建成后的日常运营。

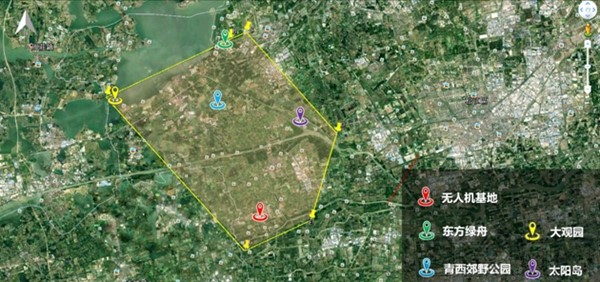

       经过部队和民航管理部门的批准,该基地可以开展无人机飞行服务的空域,在上海市青浦区西部,面积达200平方公里,覆盖了青西郊野公园、上海大观园、太阳岛旅游度假区、东方绿舟等当地知名的旅游景点和风景区。飞行高度限制在150米以下。

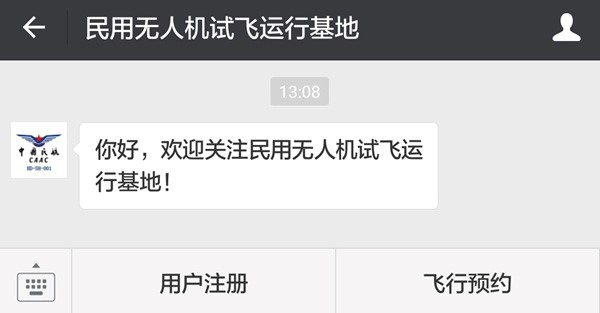

      无人机飞行单位和个人爱好者,均可通过基地微信公号"民用无人机试飞运行基地",预约空域和地面设备使用。有需要的单位或个人,可在飞行前一天的13:00前进行预约,说明飞行任务,由基地审核后为其申请空域,并在当天19:00前反馈,告知预约是否成功。进入基地的无人机和飞手,均必须已经完成实名制登记,飞行前还需要购买第三者责任险。

       在遵守基地相关管理制度、空域使用规范的前提下,这些单位和个人可以在基地开展无人机培训、无人机购买租赁、无人机研发试飞、无人机行业运用、无人机特色团建活动等,并得到基地的无人机地面配套设施支持。在基地飞行的无人机,其飞行任务将接入优云无人机平台,随时接受监管,保证管理部门能即时监控基地的无人机飞行动态,而一旦违反规范、突破空域使用范围的电子围界,也将会受到处罚。

       来自民航华东地区管理局、民航华东地区空管局、中国航空器拥有者及驾驶员协会,以及上海市青浦区人民政府、上海市公安局治安总队和相关企业的与会者出席了当天的开幕式。


相关产品介绍:

反无人机雷达系统系统功能

1、 该系统用于探测、识别和追踪可疑或未经批准的无人机(包括小型无人机,如图1所示)、汽车或从天而降的目标物,可针对特定威胁监测特别定制。

2、 系统可以探测移动目标物的距离、方位、高程和速度,还可以对目标进行分类。

3、 系统距离向和方位向的高分辨率使其能够探测到无人机群。

4、 探测和确认目标后,进一步识别和干扰系统,使潜在的无人机威胁的通讯环节致盲。

10.jpg   11.jpg

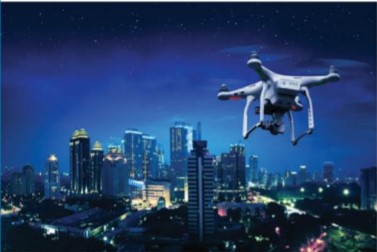

        图1  小型无人机                                                             图2   反无人机系统


系统特性

1、 低功耗

2、 距离向和方位向分辨率高

3、 允许在不同地区快速部署多个系统

4、 实时探测追踪目标物

5、 低截获概率雷达

6、 识别地面移动目标及空中移动目标

系统参数

1、 工作波段:X波段

2、 可探测RCS:0.01平方米动目标(3Km以内)

3、 距离向分辨率高达1米

4、 方位向分辨率4°

5、 探测距离高达3Km(大疆精灵无人机<DJI Phantom>)

6、 探测距离高达10Km(大型无人机)

7、 尺寸700mm*500mm

8、 重量低于30Kg

9、 以太网通讯

10、集成雷达系统和实时处理软件

11、安全等级IP65/IP66(依赖于模式)
